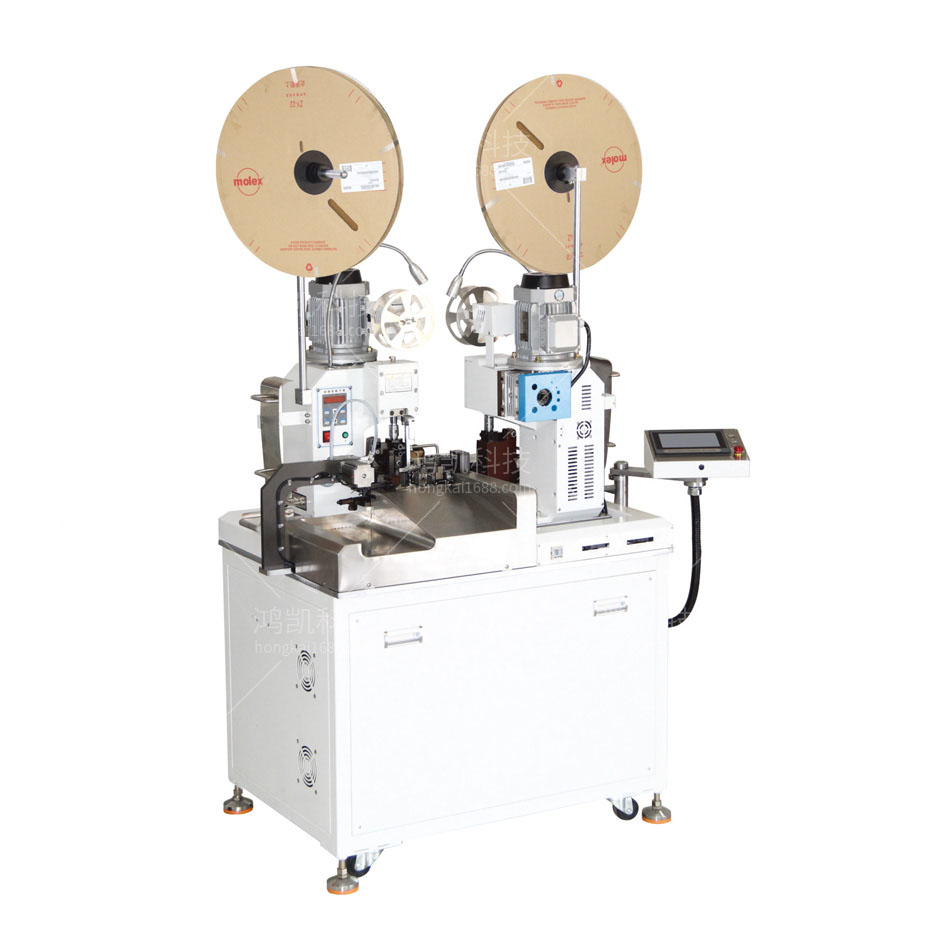

全自動雙頭端子壓接機介紹

全自動雙頭端子壓接機功能特點

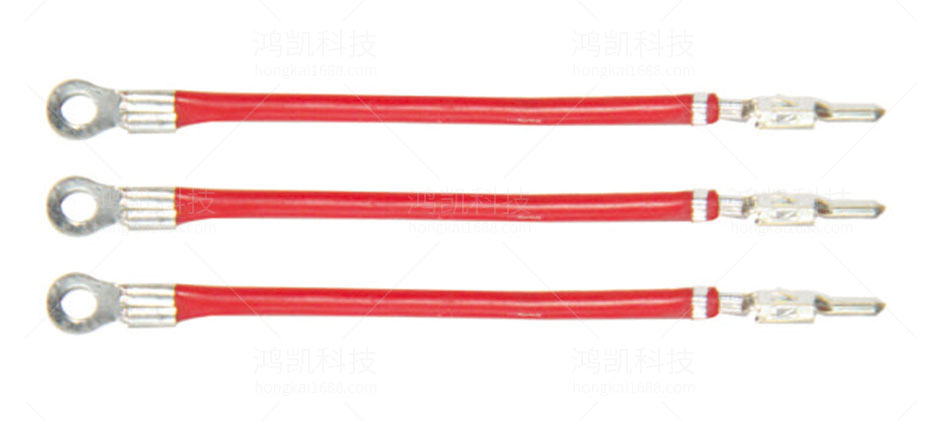

本機具有裁斷、剝皮和雙頭打端功能
伺服電機控制，觸摸式調控各項參數
檢測功能齊全，出現異常自動報警
適合橫式、直式OTP模具

全自動雙頭端子壓接機的作業步驟

1、打開全自動雙頭端子壓接機電源開關，電源指示燈亮。

2、留意機器內外部有無明顯異響，若有暫停作業，請機修人員判定是否需要維修。

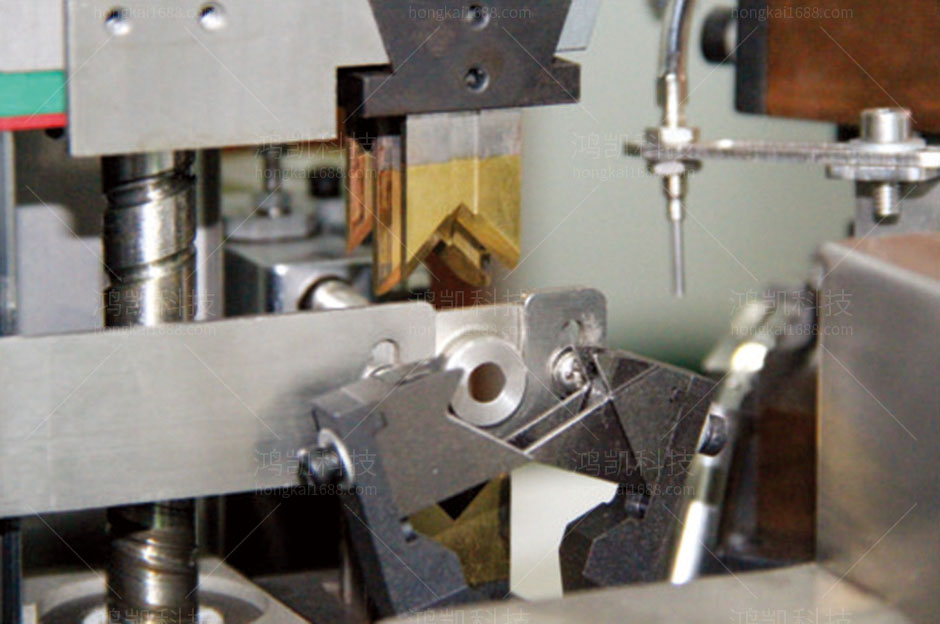

3、選刀裝刀：由指定人員操作，裝刀之前必須進行手工比對所選刀片是否配套，對比無誤后方可裝刀，裝刀完成后，必須使用手搖測試，首先關閉全自
動雙頭端子壓接機電源，按下調摸鈕，使用專用板手搖動主從動輪，使全自動雙頭端子壓接機沖壓行程至最大，如手搖不動，則考慮是否壓力過大或其他
問題，檢查調試至OK。作業前需對各鎖緊螺絲做相應檢查并確認無松動。

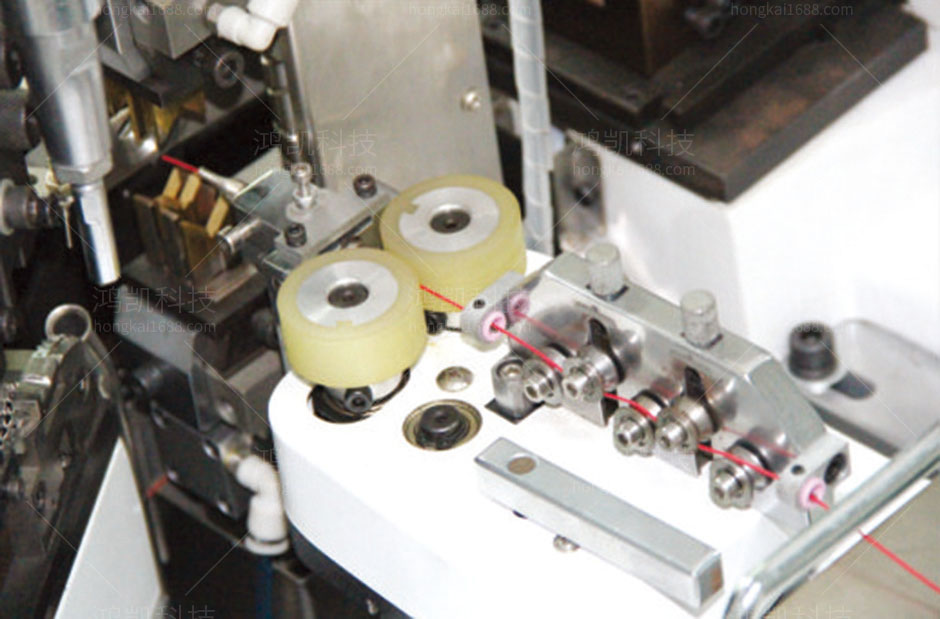

4、裝料：裝上需要打的端子，使用內六角板手調節進料壓板，使全自動雙頭端子壓接機可以輕松通過，目測送料位置是否適宜，若不行，進行調節，使
用內六角板手松開送料器鎖緊螺絲，擰動調節縲桿進行調節，直至狀態，然后鎖緊送料器鎖緊螺絲，開始作業。

5、測試拉力：調機OK后，取廢料線材試打，進行拉力測試，主要參照值見《拉力測試對照表》具體操作方法如下，按下拉力測試歸零鍵調至歸零，將需
測的端子線材夾好，進行測試，若所測拉力不在標準范圍內，請機修人員重新調節，直到達到標準值為止。

6、試產10PCS送IPQC進行首件確認，檢驗OK，方可進行批量生產，生產過程中操作員必須自檢所打端子是否有包膠，吊頸等不良，并每隔1小時進行一次
端子拉力測試。

7、生產完成后整理好良品、廢次品，并清理干凈機臺周邊的環境衛生。

全自動雙頭端子壓接機技術參數
加工電線長度1007#18-1571#30
切斷長度：40mm-9999mm
切斷精度：≤100mm時±0.5mm＞100mm時±1.0mm
剝皮長度：1側0.1mm-9mm2側1.0mm-9mm半剝3.0mm-9.0mm
壓接能力：2T
電源：220V50/60Hz
生產率：3600pcs/h
重量：460kg
尺寸：1000*700*1550mm
