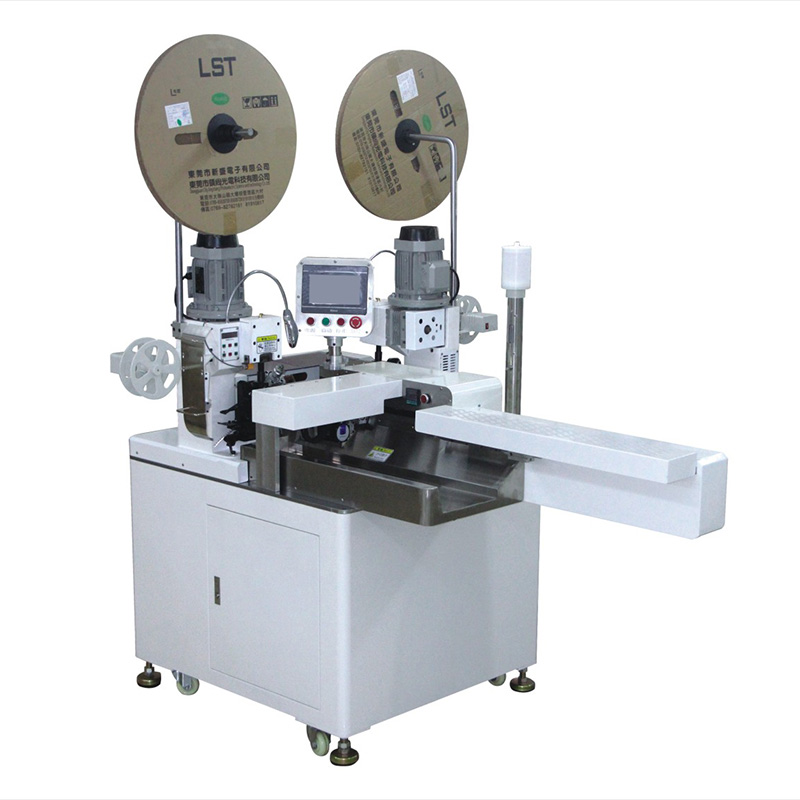

全自動排線端子機介紹

全自動排線端子機功能特點

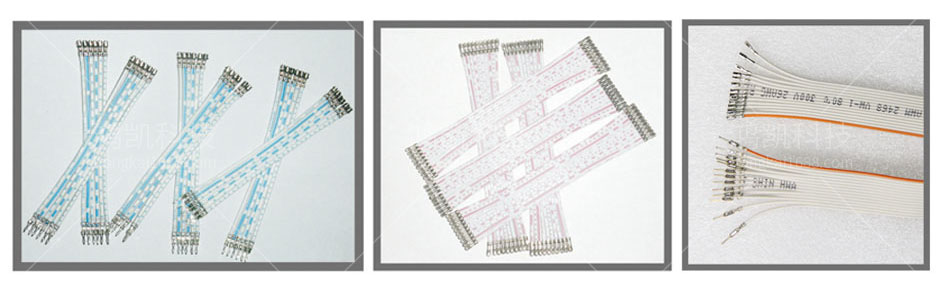

本機用于排線的裁斷、剩皮：分線和端子壓接工作
數字化控制，全自動生產，節約勞動力成本
伺服電機控制排線位置，端子壓著精準
觸摸屏操作，參數設定及操作簡單，使用方便

全自動排線端子機故障分析和解決方案。

1、電子線切斷長度不一致

可能是送線輪壓得過緊或過松；調整校直器以能起到校直作用且能順利送出為原則。切線刀口磨損或刀口刃；更換新切刀。

2、剝皮開口長度不一

送線輪壓得過緊或松；用滾線輪微調件調整兩輪之間空隙以至線材不壓扁和太松打滑。切剝刀切入太淺或太深；用切刀深淺調節件來調試刀口到適當位置，以不傷銅絲且能順利脫落膠皮為準，切剝刀磨損或刀口刃；更換新切刀片。

3、機器無法啟動運轉或運轉中停止

檢查有無電流輸入（220V）及6KG氣壓；檢查設定總數量有無到達，如有到達得重新設定后斷電再啟動；檢查有無線材或某運轉部位卡住；檢查端子機有無信號連接或電源連接而導致端子機器不壓著。

4、壓著端子露銅絲不均

檢查槍型擺臂導管是否與線材相符合；檢查端子機刀口是否與擺臂導管相對直；檢查端子機輔助壓塊是否松動；檢查端子機與自動機之間的距離有無變動。

全自動排線端子機技術參數
最大線寬：34mm
最大排線拼數：24拼
單根線寬：0.5mm-2.5mm
排線種類：2468線、灰白線、彩排
切斷長度：50mm-10000mm
切斷精度：±0.25mm
打端效率：20000pcs/h
電源：220V 50/60Hz
重量：560kg
尺寸：1680*980*1680mm
