波紋管切割機背景技術：

高密度聚乙烯（HDPE），聚丙烯（PP），聚氯乙烯（PVC）雙壁波紋管，是一種具有環狀結構外壁和平滑內壁的新型管材，80年代初在德國首先研制成功。經過十多年的發展和完善，已經由單一的品種發展到完整的產品系列。目前在生產工藝和使用技術上已經十分成熟。波紋管的化學性能良好：耐磨損，耐腐蝕，摩擦系數小，自潤滑，不易結垢，耐壓性能好，因此廣泛應用于地下排水、供水、排污、排氣、地鐵通風、礦井通風、農田灌溉等。

波紋管材是以高密度聚乙烯，聚丙烯，聚氯乙烯，為原料的一種新型輕質管材，具有重量輕、耐高壓、韌性好、施工快、壽命長等特點，其優異的管壁結構設計，與其他結構的管材相比，成本大大降低。并且由于連接方便、可靠，在國內外得到廣泛應用。大量替代混凝土管和鑄鐵管。

在波紋管的使用時，通常會用到切割機進行切割，同時在生產波紋管時局部具有影響使用的多余或缺陷，需要把多余或缺陷的部分切割掉。目前，市場上的波紋管切割機在對波紋管進行切割時，需要分兩次切割，費時費力；同時由于波紋管的直徑較大，波紋管在切割的時候的定位固定不準確，造成切割時無法一次將波紋管切斷，因此需要人工將波紋管進行操作定位，從而非常的浪費體力。

要人工將波紋管進行操作定位，從而非常的浪費體力。

波紋管切割機技術要素：

（一）解決的技術問題

針對現有技術的不足，本實用新型提供了一種波紋管切割機，解決了現有技術切割機切割波紋管多余或缺陷部分，需要分兩次切割，費時費力，且切割的時候的定位固定不準確，造成切割時無法一次將波紋管切斷的技術問題。

（二）技術方案

為實現以上目的，本實用新型通過以下技術方案予以實現：一種波紋管切割機，包括機架、旋轉筒體、切割裝置、夾緊裝置和定位裝置，所述旋轉筒體與所述機架轉動連接，所述機架內部靠近所述旋轉筒體的一側設有推板，所述推板通過氣缸或者液壓缸導柱連接所述機架，所述切割裝置固定設置在所述旋轉筒體上，所述夾緊裝置固定在所述機架上，所述定位裝置固定在所述機架上。

波紋管切割機功能特點

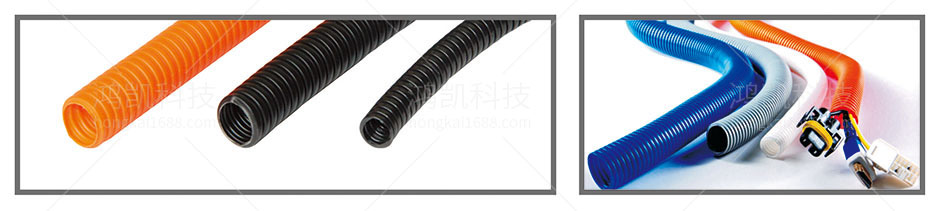

設計用于切割圓形塑料和波紋管；
管類分型功能可選；
集成電路易于維護，操作簡單；
4-32毫米無需更換刀，與手工切割工藝相比，該機大大提高了工作效率。

波紋管切割機技術總結

本實用新型公開一種波紋管切割機，包括機架、旋轉筒體、切割裝置、夾緊裝置和定位裝置，所述旋轉筒體與所述機架轉動連接，所述機架內部靠近所述旋轉筒體的一側設有推板，所述推板通過氣缸或液壓缸導柱連接所述機架，所述切割裝置固定設置在所述旋轉筒體上，所述夾緊裝置固定在所述機架上，所述定位裝置固定在所述機架上。通過在旋轉筒體上設置切割裝置，可將波紋管的多余或缺陷的部分一次切割掉，省時省力，同時通過在機架上設置定位裝置和夾具裝置可將波紋管精確定位并夾緊，解決切割的時候的定位固定不精確，造成切割時無法一次將波紋管切斷的技術問題，從而提高了波紋管切割的工作效率，節約成本。

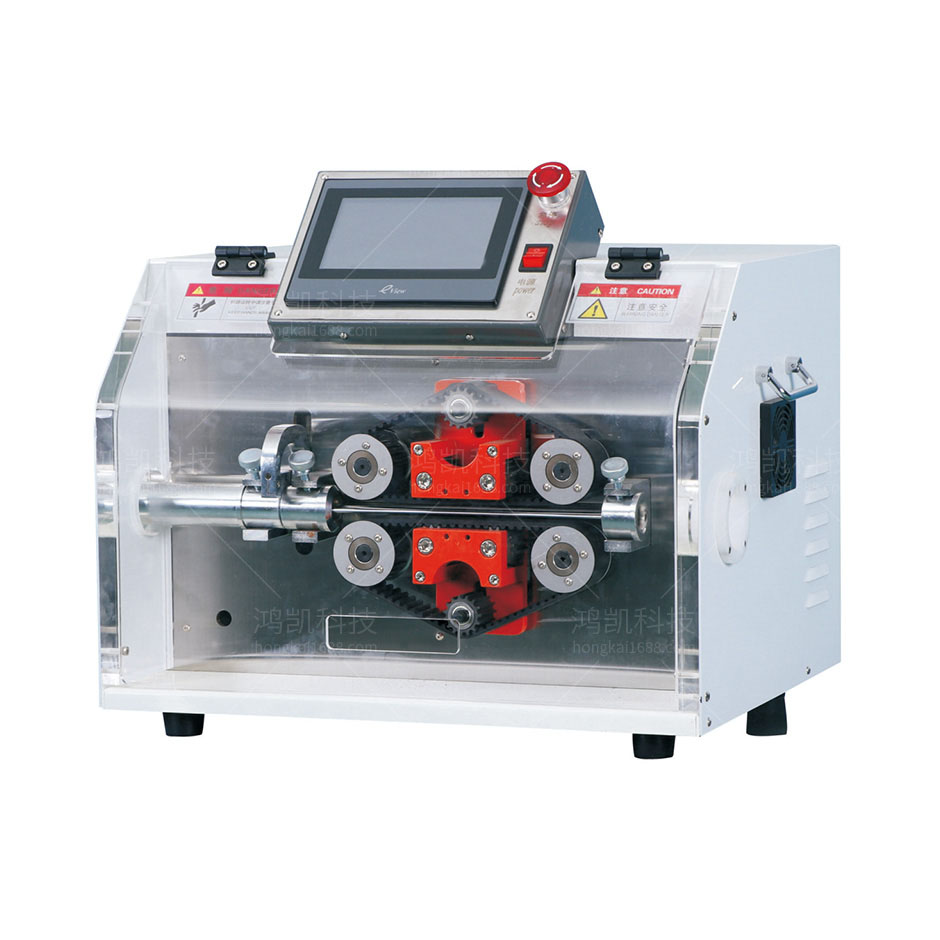

波紋管切割機技術參數

控制系統：PLC觸摸屏
切割方式：電機切割
切割公差：±0.1mm
切割尺寸范圍：4-32mm
切割長度：5-9999mm
剪切精度：±0.1mm
剪切速度：60-110次分
電源：220v50/60Hz
重量：71kg
尺寸：700*580*450mm
