芯線剝皮扭線機背景技術：

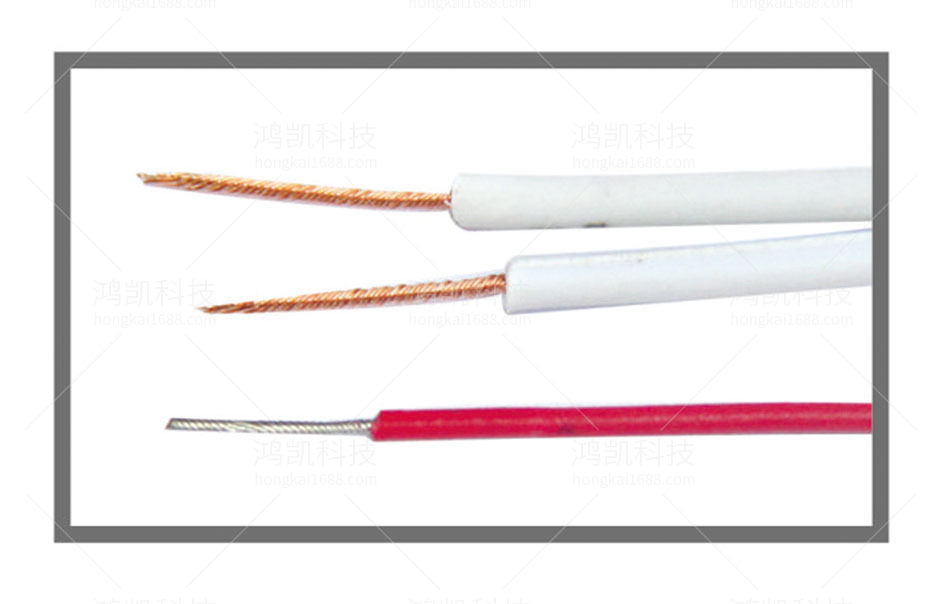

剝線機就是將電線等外包裹的塑料包皮與金屬芯剝離的機器。目前的剝線機只有剝線的功能，而沒有扭線的功能。連接線在與焊接板進行焊接時，連接線尾部需扭線沾錫處理。由于現有的剝線機是沒有扭線功能的，因此裁線剝皮后需要人工進行扭線，這樣的方式導致加工效率低，勞動強度大，不良率高。

芯線剝皮扭線機技術特征：

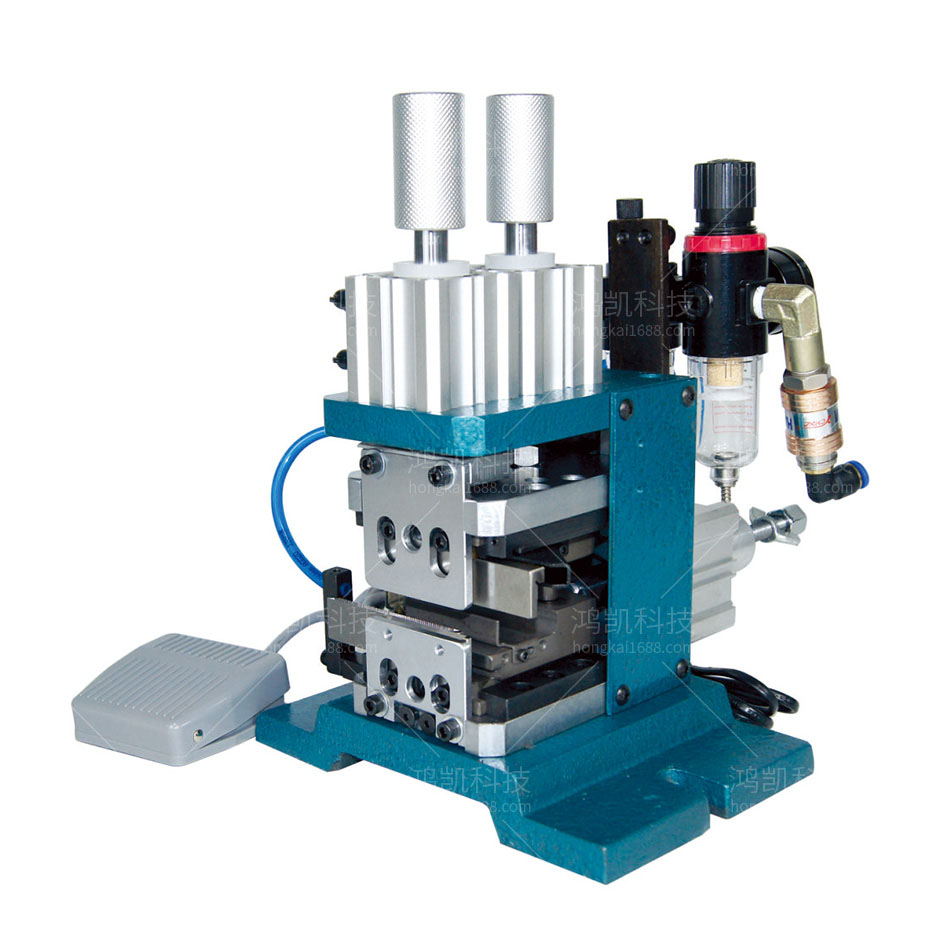

一種芯線剝皮扭線機，其特征在于，包括機架以及安裝于所述機架上的理線機構、穿線機構、剝線機構和扭線機構；所述理線機構、穿線機構、剝線機構和扭線機構依次排列設置；所述理線機構用于消除待加工線的內部應力；所述穿線機構用于驅動待加工線移動并起到導向作用；所述剝線機構用于對待加工線實施剝線作業；所述扭線機構用于對待加工線實施扭線作業；所述扭線機構包括伺服電機、扭線輥、軸連接器、驅動器；所述扭線輥為兩個，平行排列設置于豎直方向上，兩所述扭線輥之間形成扭線通道；所述伺服電機安裝于所述機架上，驅動所述扭線輥轉動；所述扭線輥與所述軸連接器的一端活動連接，所述扭線輥與所述軸連接器周向相對運動，所述扭線輥與所述軸連接器軸向固定；所述軸連接器的另一端與所述驅動器連接；所述驅動器驅動所述扭線輥做沿所述扭線輥軸向的運動。

芯線剝皮扭線機功能特點

用于加工細到中粗電腦周邊線、電話線、并排線、音響線、電源線
精巧設計，結構緊湊、小巧，操作方便
多條同步剝扭功能，提升工作效率
相對于同類產品價格更優惠，并節省人工

芯線剝皮扭線機技術總結

本實用新型公開了一種芯線剝皮扭線機，包括機架以及安裝于機架上的理線機構、穿線機構、剝線機構和扭線機構；理線機構用于消除待加工線的內部應力；穿線機構用于驅動待加工線移動并起到導向作用；剝線機構用于對待加工線實施剝線作業；扭線機構用于對待加工線實施扭線作業；扭線機構包括伺服電機、扭線輥、軸連接器、驅動器；扭線輥為兩個，平行排列設置于豎直方向上；伺服電機驅動扭線輥轉動；扭線輥與軸連接器的一端活動連接；軸連接器的另一端與驅動器連接。本實用新型結構合理，在現有的剝線機上增設扭線機構，使本實用新型兼剝線、扭線為一體，使用方便，加工效率高，加工質量好，良品率高，節約了勞動力，降低了生產成本。

芯線剝皮扭線機技術參數

剝線范圍：AWG32#-18#
剝皮長度：3mm-25mm
剝扭能力：1-10條次
剝扭速度：30-120次/分鐘
氣壓量：5-7KG
電源：110V/220V
重量：15KG
尺寸：320*230*300MM
