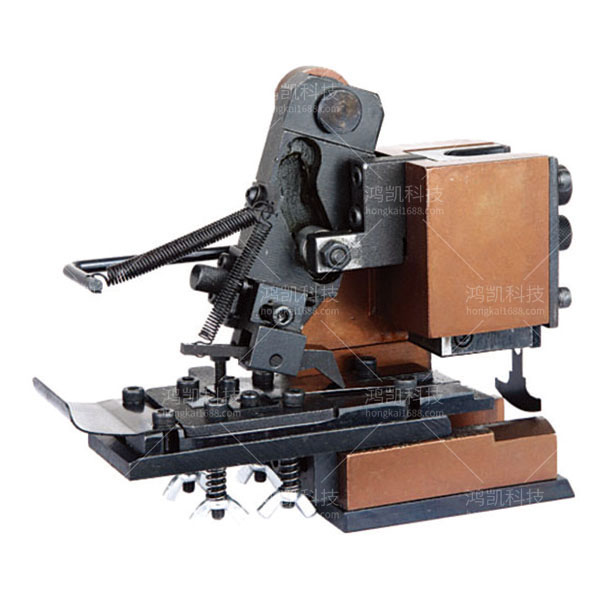

YHK-OTP反直送端子模具介紹

YHK-OTP反直送端子模具背景技術：

模具行業的發展標志著標志著一個國家達到工業發展水平及產品開發能力，模具加工涉及機械設計制造、塑性加工、鑄造、金屬材料及其熱處理、高分子材料、金屬物理、凝固理論、粉末冶金、塑料、橡膠、玻璃等諸多領域。模具加工總體分為金屬材料制件成形模具和非金屬材料制件成形模具，金屬材料制件成形模具包括沖壓模具、鍛造模具、壓鑄模具、擠壓模具、拉絲模具、粉末冶金模具等；非金屬材料制件成形模具包括塑料注射，橡膠制件、玻璃制件和陶瓷制件成形模具等。隨著如今市場競爭力越來越大，模具行業應逐步加快改進速度，保持產品的市場競爭力。

通常的OTP反直送端子模具，是在端子進入模具時，模具內的導軌來定位端子。因此端子的尺寸會影響模具的大小，這樣的結構會讓模具的外形尺寸很大，帶來的弊端是模具外形大，浪費材料，使用注塑機也受模具太大的限制。

YHK-OTP反直送端子模具技術特征：

1、一種OTP反直送端子模具，包括模具本體，其特征在于，還包括端子導軌，所述端子導軌上沿長度方向設置有導向槽，該端子導軌上鉆有螺孔和端子定位針，且端子導軌設有螺孔和定位針的部分寬度大于端子導軌的其他部分，所述端子導軌為四根分別為端子導軌Ⅰ、端子導軌Ⅱ、端子導軌Ⅲ和端子導軌Ⅳ，所述模具本體上設置有端子導軌安裝槽，四個端子導軌分為兩組對稱安裝在模具本體的端子入口側和端子出口側。

2、根據要求1所述OTP反直送端子模具，其特征在于，所述端子導軌Ⅰ、端子導軌Ⅱ、端子導軌Ⅲ和端子導軌Ⅳ通過固定螺釘固定在模具本體上。

3、根據要求2所述OTP反直送端子模具，其特征在于，所述端子導軌為長條形。

4、根據要求2所述OTP反直送端子模具，其特征在于，所述模具本體上設置有安裝端子導軌的安裝凹槽。

YHK-OTP反直送端子模具技術總結

本實用新型公開了一種OTP反直送端子模具，包括模具本體和端子導軌，所述端子導軌上沿長度方向設置有導向槽，該端子導軌上鉆有螺孔和端子定位針，且端子導軌設有螺孔和定位針的部分寬度大于端子導軌的其他部分，所述端子導軌為四根分別為端子導軌Ⅰ、端子導軌Ⅱ、端子導軌Ⅲ和端子導軌Ⅳ，所述模具本體上設置有端子導軌安裝槽，四個端子導軌分為兩組對稱安裝在模具本體的端子入口側和端子出口側。本實用新型利用端子導軌從而使模具尺寸減小，方便模具的生產，模具更輕便，模具加工費用降低，模具生產時選擇注塑機范圍更廣，具有廣泛適用性。

YHK-OTP反直送端子模具技術參數

重量：4.8kg
送料：Max：35mm
滑塊行程：38-42mm
模刀調整：刻度鈕旋轉式
